Xin AnengfornitureTrasporto del rullo tenditoresoluzioni progettate per supportare il lato carico dei nastri trasportatori riducendo al contempo l'abbassamento del nastro, la resistenza allo scorrimento e l'usura non necessaria. Con un design incentrato su rotazione stabile, tenuta affidabile e eccentricità radiale controllata, questi rulli possono supportare applicazioni impegnative di movimentazione di materiali sfusi e sono progettati per un massimo di 30.000 ore di servizio in condizioni di lavoro normali.
Un rullo tenditore di trasporto è uno dei componenti essenziali in un sistema di trasporto a nastro perché supporta continuamente sia il nastro trasportatore che il materiale trasportato. I tenditori opportunamente selezionati aiutano a mantenere la forma del nastro, a distribuire il carico, a ridurre l'attrito e a favorire un trasporto stabile. Questa guida spiega come funzionano i tenditori, i loro componenti principali, i fattori di prestazione, le configurazioni disponibili, considerazioni sulla scelta e le pratiche di manutenzione. Esamina inoltre il motivo per cui la precisione dei rulli, i cuscinetti, la tenuta, la qualità dei materiali e le condizioni operative del trasportatore dovrebbero essere tutti considerati quando si sceglie un fornitore di tenditori.
Sommario
- Cos'è un rullo tenditore da trasporto?
- Come funziona un rullo tenditore per il trasporto?
- Quali sono i componenti chiave?
- Quali vantaggi offre?
- Quali tipi di tenditori per il trasporto sono disponibili?
- Come dovresti selezionare il rullo giusto?
- Quali fattori tecnici influiscono sulle prestazioni?
- Come è possibile prolungare la vita del tenditore del trasportatore?
- Domande frequenti
- Conclusione
Cos'è un rullo tenditore da trasporto?
Un rullo tenditore di trasporto è un componente rotante del trasportatore installato sotto il lato di trasporto di un nastro trasportatore. Il suo compito principale è sostenere il nastro e il materiale sfuso posizionato su di esso mentre il nastro si muove lungo il percorso di trasporto.
A differenza di una puleggia motrice del trasportatore, che fornisce la forza motrice, un tenditore fornisce principalmente supporto meccanico e contatto volvente controllato. I rulli multipli sono normalmente disposti come un set di rulli folli, consentendo al nastro di mantenere un profilo adeguato durante il trasporto del materiale.
A seconda del design del trasportatore, i rulli di trasporto possono essere configurati come rulli di conca standard, disposizioni piatte, design orientati all'impatto, configurazioni autoallineanti o soluzioni a V. La configurazione corretta dipende dalla larghezza del nastro, dalle caratteristiche del materiale, dalla velocità del trasportatore, dalle condizioni di carico e dai requisiti di installazione.
Per i produttori e gli integratori di sistemi, la scelta del rullo tenditore portante appropriato non è quindi semplicemente una decisione di acquisto di componenti. Influisce direttamente sulla stabilità del trasportatore, sul tracciamento del nastro, sul consumo energetico, sulla frequenza di manutenzione e sulla durata operativa.
Come funziona un rullo tenditore per il trasporto?
Durante il funzionamento, il nastro trasportatore si muove su una serie di rulli rotanti. Quando il materiale sfuso viene caricato sul nastro, il suo peso viene trasferito attraverso il nastro al gruppo tenditore e quindi al telaio del trasportatore.
Una disposizione di trasporto ben progettata svolge diverse funzioni contemporaneamente:
- Supporta il peso del nastro trasportatore vuoto.
- Supporta il carico di materiale trasportato.
- Aiuta a mantenere il profilo della cintura previsto.
- Riduce l'abbassamento della cinghia tra i punti di supporto.
- Limita la resistenza al rotolamento durante il trasporto.
- Aiuta a mantenere un trasporto materiale regolare.
- Riduce lo stress inutile sul nastro trasportatore.
In un tipico trasportatore a conca, diversi rulli sono posizionati ad angolo per formare una conca. Questa configurazione aumenta la capacità del nastro di trattenere materiali sfusi e può migliorare la capacità di trasporto senza richiedere una larghezza eccessiva del nastro.
Quali sono i componenti chiave?
L'affidabilità di un trasportatore tenditore dipende dall'interazione di diversi componenti piuttosto che dal solo guscio del rullo. Un tipico gruppo tenditore di trasporto può includere un albero, cuscinetti, guarnizioni, cappucci terminali, sedi dei cuscinetti, tubo a rulli e lubrificazione adeguata.
| Componente | Funzione primaria | Perché è importante |
|---|---|---|
| Tubo a rulli | Fornisce la superficie di supporto rotante per il nastro | Influisce sulla scorrevolezza, sulla durata e sul contatto con la cinghia |
| Lancia | Fornisce il supporto strutturale per il gruppo rotante | Deve resistere ai carichi operativi senza deformazioni eccessive |
| Cuscinetto | Permette al rullo di ruotare con resistenza controllata | Influisce direttamente sulla qualità della rotazione e sulla durata |
| Foca | Aiuta a prevenire l'ingresso di contaminanti nell'area del cuscinetto | Importante per ambienti polverosi, umidi e impegnativi |
| Tappo finale | Supporta e protegge i componenti interni | Contribuisce all'integrità dell'assieme e alle prestazioni di tenuta |
| Lubrificazione | Riduce l'attrito interno e l'usura | Supporta un funzionamento più fluido e una maggiore durata dei cuscinetti |
Per questo motivo, il controllo qualità dovrebbe riguardare le materie prime, i cuscinetti, le guarnizioni, l’accuratezza della produzione, i processi di assemblaggio e l’ispezione finale anziché concentrarsi solo sull’aspetto esterno del rullo.
Quali vantaggi offre?
1. Migliore supporto della cintura
Il supporto continuo riduce l'eccessivo cedimento del nastro e aiuta a mantenere una superficie di trasporto stabile. Ciò è particolarmente importante quando il trasportatore movimenta materiali sfusi pesanti o caricati continuamente.
2. Usura ridotta della cinghia
La distribuzione uniforme del carico del materiale aiuta a ridurre le sollecitazioni localizzate sul nastro. Una corretta rotazione del rullo può anche ridurre al minimo l'attrito non necessario tra il nastro e il sistema di supporto.
3. Movimentazione dei materiali più agevole
La rotazione stabile del tenditore consente al nastro di spostarsi in modo uniforme lungo il percorso del trasportatore. Ciò può contribuire a un flusso di materiale più fluido e a ridurre i disturbi operativi.
4. Maggiore durata del nastro trasportatore
Quando il nastro è supportato correttamente e la resistenza al rotolamento è controllata, è possibile ridurre lo stress meccanico non necessario. Nel tempo, ciò può contribuire a prolungare la durata della cinghia e a ridurre i costi di sostituzione.
5. Requisiti di manutenzione inferiori
Cuscinetti affidabili, tenute efficaci, produzione accurata e materiali idonei possono ridurre la frequenza di sostituzione prematura del tenditore e i tempi di fermo non pianificati del trasportatore.
Quali tipi di tenditori per il trasporto sono disponibili?
Non esiste un'unica configurazione di tenditore adatta a ogni trasportatore. Differenti layout dei trasportatori e condizioni di movimentazione dei materiali richiedono diverse disposizioni di supporto.
- Tenditori standard:Comunemente utilizzato sul lato carico dei nastri trasportatori di materiali sfusi per formare un profilo di conca.
- Tenditori piatti:Adatto per applicazioni in cui è richiesto un profilo di cinghia piatta.
- Tenditori ad impatto:Progettato per aree in cui il materiale cade sul nastro ed è richiesto un ulteriore assorbimento degli urti.
- Tenditori autoallineanti:Utilizzato per controllare il tracciamento del nastro e ridurre lo spostamento del nastro.
- Tenditori a V:Utilizzato per particolari configurazioni di trasportatori in cui è preferibile una disposizione di supporto a V.
Quando si progetta o si aggiorna un sistema di trasporto, il tipo di tenditore deve essere selezionato insieme alla cinghia, alla puleggia, alla staffa, al punto di carico e alla struttura complessiva del trasportatore anziché trattarlo come un componente isolato.
Come dovresti selezionare il rullo giusto?
La scelta del rullo corretto richiede molto più che la semplice corrispondenza del codice articolo di un catalogo. Gli ingegneri e i team di acquisto dovrebbero valutare l'ambiente operativo completo.
- Determinare la larghezza della cinghia:I nastri più larghi generalmente richiedono sistemi di supporto più grandi e configurati in modo più appropriato.
- Controllare la velocità del nastro:Velocità più elevate pongono maggiori esigenze in termini di stabilità rotazionale, equilibrio, cuscinetti e tenuta.
- Valutare la capacità di trasporto:La disposizione dei rulli deve supportare sia il peso del nastro che il carico massimo del materiale.
- Considera le caratteristiche del materiale:I materiali abrasivi, polverosi, bagnati, appiccicosi o corrosivi possono richiedere scelte specifiche di sigillatura e materiali.
- Esaminare le condizioni di installazione:La temperatura, l'umidità, l'esposizione alla polvere, l'installazione esterna e le condizioni di pulizia possono influenzare la scelta del rullo.
- Conferma compatibilità dimensionale:Le dimensioni dell'albero, il diametro del rullo, la configurazione del telaio e le dimensioni di montaggio devono corrispondere al trasportatore.
Ad esempio, i dati pubblicati sulle prestazioni dei rulli di trasporto possono coprire larghezze del nastro da circa 500 mm a 2.400 mm, con una capacità di trasporto che varia in base alla larghezza e alla velocità del nastro. Ciò dimostra perché i parametri operativi dovrebbero essere confermati prima di finalizzare una specifica.
Quali fattori tecnici influiscono sulle prestazioni?
La precisione è una delle considerazioni più importanti quando si valuta un rullo trasportatore industriale. Un'eccessiva eccentricità radiale può aumentare le vibrazioni e la resistenza, mentre scarse prestazioni dei cuscinetti o delle tenute possono ridurre la durata di esercizio.
| Fattore di prestazione | Effetto potenziale | Messa a fuoco consigliata |
|---|---|---|
| Eccentricità radiale | Può influenzare le vibrazioni e la stabilità di scorrimento del nastro | Mantenere un'adeguata precisione di produzione |
| Qualità dei cuscinetti | Influisce sulla resistenza alla rotazione e sulla durata | Utilizzare cuscinetti adatti alle condizioni operative |
| Prestazioni di tenuta | Aiuta a proteggere i componenti interni dalla contaminazione | Adattare le guarnizioni alla polvere, all'umidità e all'esposizione ambientale |
| Superficie del rullo | Influisce sul contatto del nastro e sulla resistenza allo scorrimento | Mantenere la superficie liscia e adeguatamente rifinita |
| Forza dell'albero | Determina la resistenza ai carichi assiali e operativi | Selezionare le dimensioni in base al carico effettivo |
| Lubrificazione | Influisce sull'attrito e sull'usura dei cuscinetti | Utilizzare grasso idoneo ed efficace protezione interna |
Secondo le informazioni tecniche disponibili, i rulli di Xin Aneng utilizzano cuscinetti specializzati, grasso a base di litio e guarnizioni interne ed esterne. Il prodotto è progettato per un massimo di 30.000 ore in condizioni di lavoro normali, sebbene la durata effettiva dipenda dal carico, dalla velocità, dall'ambiente, dalla manutenzione, dall'installazione e da altri fattori operativi.
Come è possibile prolungare la vita del tenditore del trasportatore?
Anche un tenditore ben costruito richiede installazione e manutenzione adeguate. Un programma di manutenzione preventiva può aiutare a identificare i problemi prima che si trasformino in guasti al nastro o al trasportatore.
- Ispezionare regolarmente i rulli per rilevare eventuali rumori o vibrazioni anomali.
- Verificare la presenza di segni di rotazione grippata o ad alta resistenza.
- Ispezionare le guarnizioni per eventuali danni visibili o contaminazione.
- Monitorare il tracciamento del nastro e indagare sulla deviazione persistente del nastro.
- Rimuovere il materiale accumulato attorno al gruppo rullo.
- Controllare eventuali allentamenti o deformazioni dei telai di montaggio e degli alberi.
- Sostituire tempestivamente i rulli danneggiati per evitare danni secondari al nastro.
- Conservare i registri di manutenzione per identificare modelli di guasti ricorrenti.
L'ispezione di routine è particolarmente importante negli ambienti minerari, degli aggregati, nei porti, nella produzione di energia, nel cemento, nella metallurgia e in altri ambienti di movimentazione di materiali sfusi in cui i trasportatori possono funzionare per lunghi periodi con carichi notevoli.
Domande frequenti
Qual è lo scopo principale di un rullo tenditore da trasporto?
Lo scopo principale è sostenere il lato caricato di un nastro trasportatore e il materiale trasportato. Aiuta a mantenere la forma del nastro, a ridurre il cedimento, a controllare la resistenza al rotolamento e a promuovere una movimentazione stabile del materiale.
Qual è la differenza tra un tenditore di trasporto e un tenditore di ritorno?
Un tenditore di trasporto supporta il lato di trasporto carico del nastro, mentre un tenditore di ritorno supporta il lato di ritorno vuoto mentre il nastro ritorna verso l'area di carico del trasportatore.
In che modo un tenditore di trasporto è diverso da un tenditore di impatto?
Un tenditore di trasporto standard supporta principalmente il nastro e il materiale durante il trasporto. Un tenditore d'urto viene generalmente posizionato nelle zone di carico dove il materiale in caduta crea forze d'impatto più elevate ed è necessaria un'ulteriore protezione della cinghia.
Quanto può durare un rullo tenditore da trasporto?
La durata dipende dal carico, dalla velocità, dal materiale, dall'ambiente, dall'installazione, dalla manutenzione, dalla qualità dei cuscinetti e dalla tenuta. Xin Aneng specifica fino a 30.000 ore in condizioni di lavoro normali, ma le prestazioni effettive devono essere valutate in base all'applicazione specifica.
Quali informazioni dovrebbero fornire gli acquirenti al momento dell'ordine?
Gli acquirenti devono normalmente fornire larghezza del nastro, velocità del nastro, capacità di trasporto, caratteristiche del materiale, disposizione del trasportatore, diametro del rullo, dimensioni dell'albero, ambiente di installazione e qualsiasi requisito tecnico o dimensionale applicabile. Fornire informazioni complete aiuta il produttore a consigliare una configurazione adeguata.
Conclusionee
Un rullo tenditore portante può essere un componente relativamente piccolo all'interno di un sistema di trasporto completo, ma la sua influenza sul supporto del nastro, sulla stabilità della movimentazione dei materiali, sull'usura, sulla manutenzione e sull'efficienza operativa complessiva è significativa. La giusta combinazione di struttura del rullo, cuscinetti, guarnizioni, lubrificazione, precisione dimensionale e design specifico per l'applicazione può aiutare gli operatori dei trasportatori a ottenere prestazioni più affidabili a lungo termine.

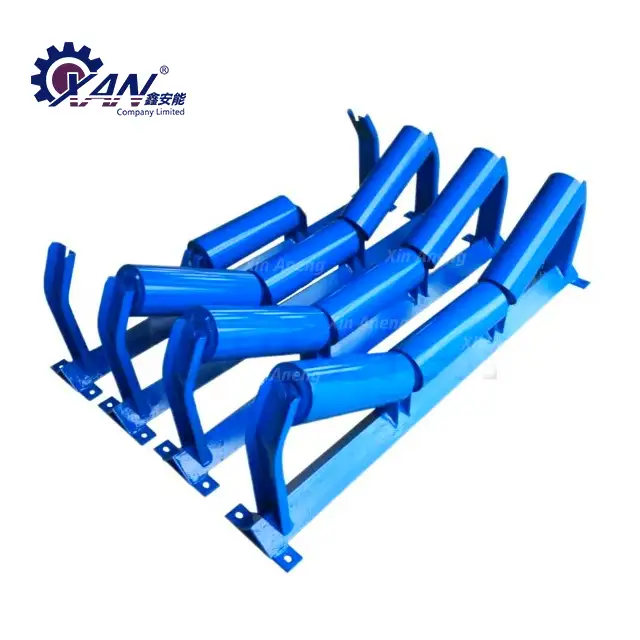

Per i progetti che richiedono componenti di trasporto affidabili, la soluzione Carrying Idler Roller di Xin Aneng offre un'opzione per applicazioni di trasporto di materiali sfusi impegnativi. Se stai selezionando i rulli per un nuovo trasportatore, sostituendo i tenditori esistenti o sviluppando un sistema di trasporto personalizzato,contattacicon la larghezza, la velocità, la capacità e le condizioni operative del nastro per discutere una soluzione adatta al tuo progetto.
