La tecnologia di lavorazione e produzione e i materiali della puleggia motrice di Xin Aneng
1. Il cilindro è saldato mediante saldatura con protezione di gas di anidride carbonica e saldatura ad arco sommerso e l'intero corpo è ricotto in forno per eliminare lo stress. Alesatura del foro interno per garantire il collegamento tra il passaruota e l'albero.
2. L'albero della puleggia motrice di Xin Aneng è realizzato in acciaio 45 di alta qualità, che viene tornito grezzo e testato per difetti ad ultrasuoni, quindi bonificato e quindi tornito e rettificato finemente.
3. Per garantire la qualità del tamburo, tutti i tamburi devono essere completamente ispezionati e la qualità di ciascuna saldatura del tamburo deve essere ispezionata da UT e archiviata. Le saldature nella parte inferiore devono essere ispezionate mediante colorazione. Se sono presenti difetti, devono essere rimossi in tempo con la scriccatura ad arco di carbonio e quindi risaldati.
4. Al fine di garantire un funzionamento regolare, il tamburo è stato anche sottoposto a un banco di prova per l'equilibrio statico e i test di equilibrio statico sono stati eseguiti in stretta conformità con i requisiti standard. L'esperimento sull'equilibrio statico viene condotto secondo il livello G40.
5. La nostra azienda utilizza rilevatori di difetti a ultrasuoni per eseguire il rilevamento dei difetti sulla puleggia motrice di Xin Aneng.

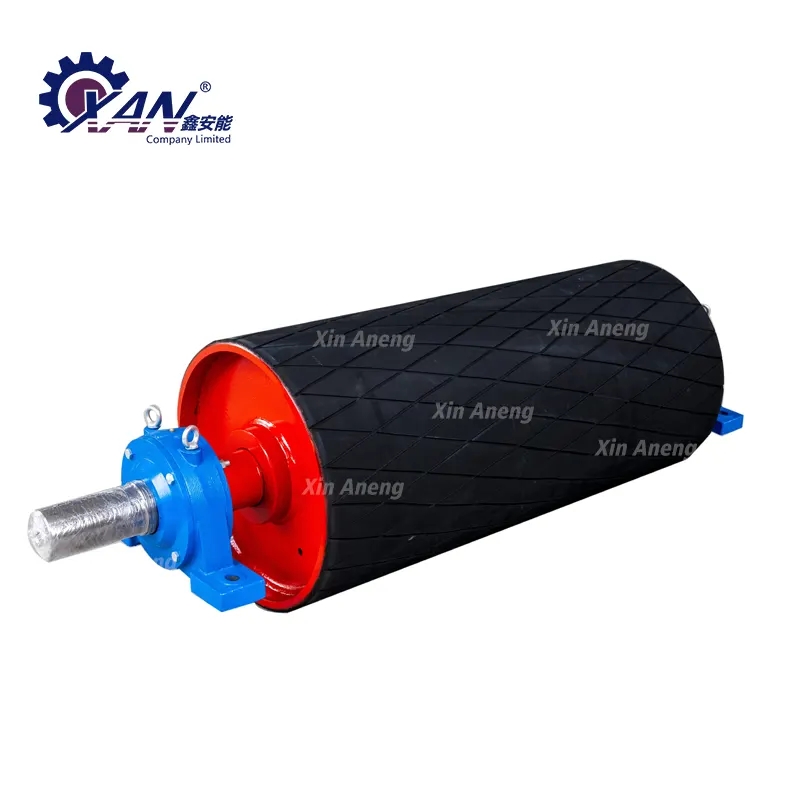

1. La superficie di tutta la puleggia motrice è realizzata in gomma fusa prismatica. Lo strato superficiale di gomma è formato da un rivestimento in gomma vulcanizzata. Lo spessore dello strato di gomma superficiale non è inferiore a 14 mm e la durezza dello strato di gomma superficiale non è inferiore a 70 gradi Shore.
2.La superficie della puleggia motrice è liscia e non ricoperta di colla.
3. Lo strato adesivo è garantito privo di difetti quali delaminazione e formazione di bolle. Le proprietà fisiche e meccaniche della colla superiore e della colla inferiore sono conformi alle normative pertinenti in GB10595-2017.
Una volta assemblato il tamburo, la tolleranza di eccentricità radiale del cerchio esterno dovrà essere conforme ai requisiti della tabella seguente.
Unità: mm
Puleggia D |
200~800 |
1000~1600 |
1800 |
|
Tolleranza di eccentricità circolare radiale |
Puleggia non ritardata |
0.6 |
1.0 |
1.5 |
Puleggia in ritardo |
1.1 |
1.5 |
2.0 |
I cuscinetti della puleggia sono FAG o SKF.
Principali parametri tecnici del tamburo-Eccentricità radiale del cerchio esterno del tamburo
Puleggia di piegatura della coda
φ ≤ 800 mm ≤ 1,05 mm
φ>800mm≤1,40mm
Puleggia di azionamento
φ ≤ 800 mm ≤ 1,05 mm
φ>800mm≤1,40mm
B | D | A | L | L1 | L2 | K | M | N | Q | P | H | h | hl | d | b1 | ds | Asse di rotolamento
|
Rullo liscio
|
Rullo di superficie in gomma
|
500 | 500 | 850 | 600 | 1097 | 505.5 | 115 | 70 | 0 | 280 | 340 | 100 | 33 | 60 | 55 | 16 | 27 | 1312 | 16300 | 25 |
650 | 500 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 21200 | 32.6 |
650 | 630 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 29600 | 45.4 |
800 | 500 | 1300 | 950 | 1580 | 738.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 26200 | 40.1 |
800 | 630 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 36700 | 56.1 |
800 | 800 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 55900 | 85.5 |
1000 | 630 | 1500 | 1150 | 1861 | 871 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 45700 | 70.1 |
1000 | 800 | 1500 | 1150 | 1945 | 900 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 69600 | 106.8 |
1000 | 1000 | 1500 | 1150 | 2020 | 930 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | 177.5 | |
1200 | 630 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 54900 | 84 |
1200 | 800 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 83700 | 128.1 |
1200 | 1000 | 1750 | 1400 | 2270 | 1055 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | - | 213 |
1200 | 1250 | 1750 | 1400 | 2305 | 1065 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | 300 | |
1400 | 800 | 2000 | 1600 | 2445 | 1150 | 215 | 160 | 90 | 440 | 530 | 160 | 63 | 119 | 110 | 32 | 34 | 3524 | 97600 | 149.2 |
1400 | 1000 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 249.25 |
1400 | 1250 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 350 |
1400 | 1400 | 2000 | 1600 | 2635 | 1200 | 335 | 200 | 120 | 590 | 680 | 220 | 63 | 181 | 170 | 40 | 40 | 3536 | - | 470 |
La nostra azienda dispone di un sistema completo di garanzia della qualità. Prima dell'inizio della produzione, presenteremo un piano completo di garanzia della qualità per questo progetto. Questo piano include procedure di garanzia della qualità, metodi organizzativi, qualifiche del personale coinvolto e controlli per tutte le attività che influiscono sulla qualità del progetto come progettazione, approvvigionamento, produzione, trasporto, installazione, messa in servizio e manutenzione. Disponiamo di personale dedicato responsabile delle attività di garanzia della qualità.
1.Ispezione e controllo delle attrezzature;
2.Controllo delle attrezzature o dei materiali acquistati;
3.Controllo dei materiali;
4.Controllo dei processi speciali;
5.Supervisione dei lavori in cantiere;
6. Punti e programmi di testimonianza di qualità.
