(1) Il modo per risolvere il problema della lavorazione dell'albero di rinvio è effettuare una trasformazione CNC economica del tornio ordinario originariamente utilizzato per la produzione di ruote di rinvio. Nella trasformazione, viene adottato un economico sistema CNC a circuito aperto e il suo servosistema è alimentato da motori passo-passo azionati dalla macchina.
(2) Progettare la punta del fiore di pruno in grado di limitare automaticamente e con precisione la direzione assiale. Risolve il problema che il posizionamento assiale è influenzato dalla dimensione del foro centrale quando si trova il doppio posizionamento centrale dell'albero del rullo e la potenza di rotazione può essere trasmessa dall'estremità dell'albero, in modo che l'albero di supporto possa completare la finitura del perno su entrambe le estremità in un unico serraggio sul tornio CNC e l'errore di coassialità viene eliminato. (3) Utilizzando la precisione di posizionamento assiale del dispositivo di controllo numerico, due scanalature per anelli di sicurezza vengono realizzate in un processo di serraggio, il che risolve il problema che è difficile garantire la precisione dimensionale dell'apertura delle due scanalature per anelli di sicurezza a causa della lavorazione ad U.
(4) Sviluppare un nuovo tipo di alesatrice per pelli a rulli. Date le caratteristiche dei cilindri a pareti sottili che sono facili da deformare sotto stress, vengono utilizzate ganasce a forma di arco per aumentare l'area di contatto di bloccaggio.
(5) Le ganasce della pinza sono azionate da un meccanismo di centraggio automatico con i lati sinistro e destro e da un cilindro idraulico. Risolve il problema della grave eccentricità tra il foro del cuscinetto e il cerchio esterno del rullo e della deviazione del salto di diametro del rullo dovuto all'errore dimensionale del diametro esterno della materia prima del tubo d'acciaio.
(6) Il sistema di controllo del microcomputer della macchina utensile sviluppato internamente viene utilizzato per controllare automaticamente le azioni ausiliarie come l'alimentazione della macchina utensile e i pezzi superiori e inferiori, il posizionamento e il bloccaggio dell'attrezzatura, in modo da migliorare l'efficienza di elaborazione della precisione di lavorazione della macchina utensile.
Attrezzature per la produzione di rulli e parametri dettagliati

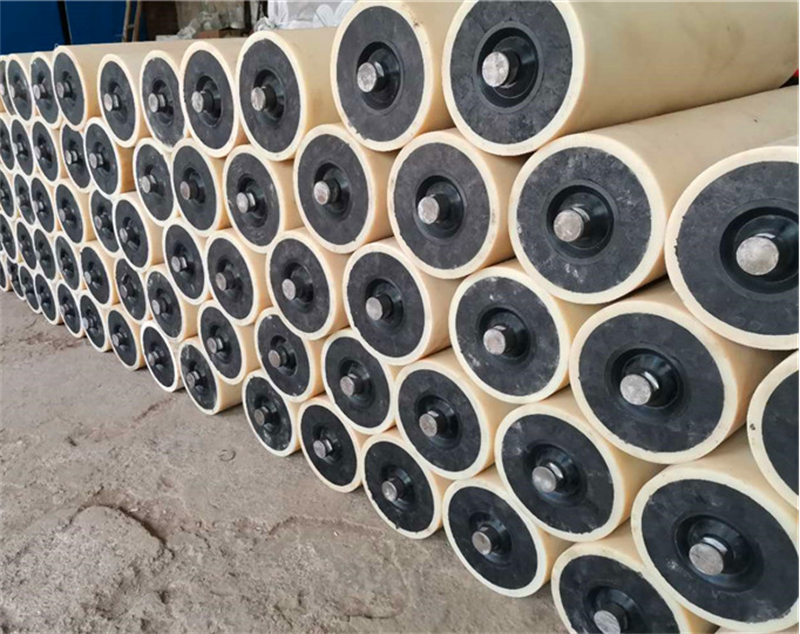

Il processo di produzione dei tenditori è costituito da piccole varietà e grandi quantità, mentre i prodotti di produzione di massa sono prodotti stereotipati, che di solito utilizzano apparecchiature generali dotate di apparecchiature di processo speciali. La scelta delle attrezzature per la lavorazione dei rulli si basa su questo principio, utilizzando macchine utensili speciali per rulli e attrezzature corrispondenti a ciascun processo.
